產品編號 | |
---|

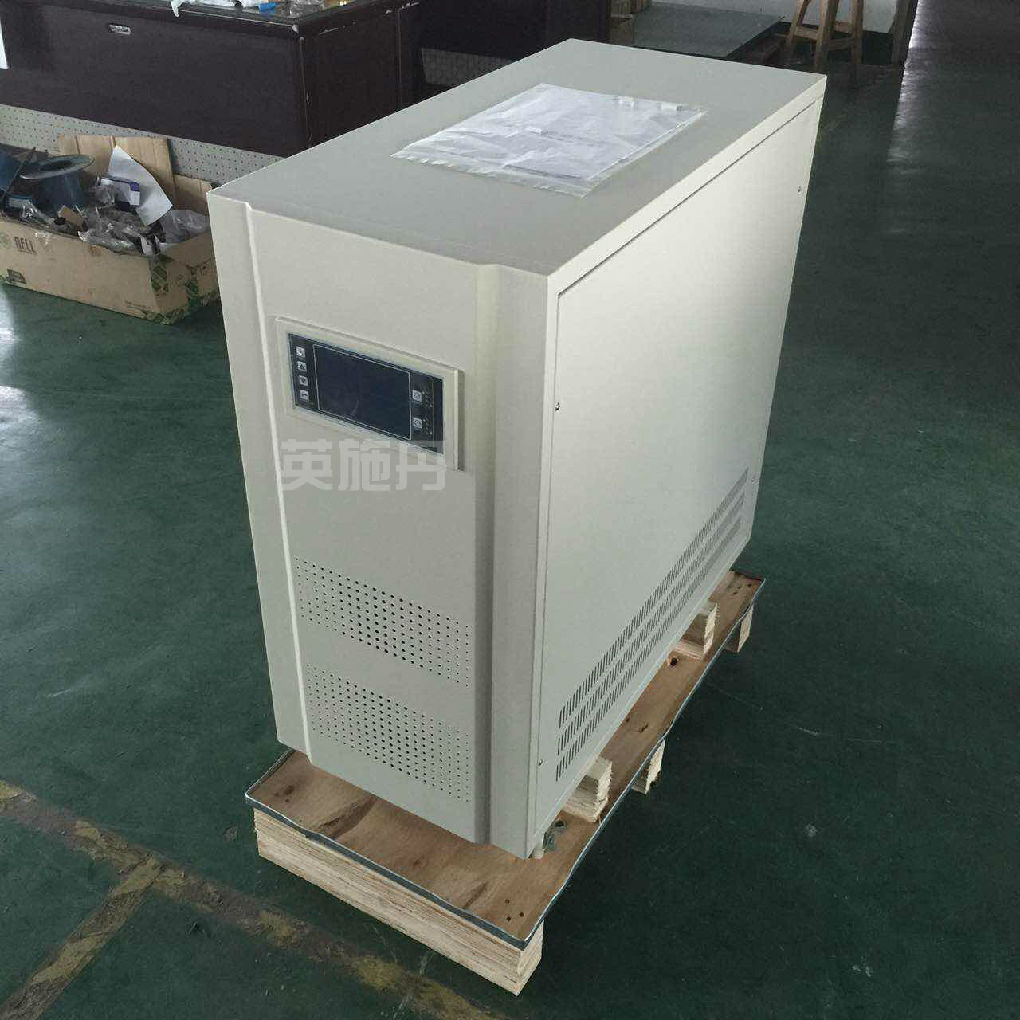

產品名稱 | 微電腦無觸點補償式電力穩壓器 |
---|
產品類別 | 穩壓器 |
---|
| | | | | SJW穩壓器系列 | SJW穩壓器系列 | SJW穩壓器系列 | SJW穩壓器系列 | SJW穩壓器系列 |
>產品概況 D/SJW單相、三相系列微電腦無觸點補償式電力穩壓器,是我公司采用國外最新電源控制技術,結合中國電源使用環境而重點開發、研制的高科技產品。 該產品采用高精密的機加設計、高等級進口工業材料及特殊的CPU數控電路編程方法,為目前市場上性能最可靠、最安全之穩壓電源之一。
高輸入功率因數≧0.95;高VA工作效率≧98%;高超載能力,能承受瞬間3倍的負載電流;高可靠性,微電腦數字控制電路及模塊化設計,提高其穩定性、安全性低環境污染:綠色環保設計,因輸入電流之功率因子接近于1,不但避免功率損失,也降低諧波,保護了接口設備,既節省能源消耗,又可提供高品質的輸出功率;低電磁干擾:不會產生磁場幅射干擾及對電路產生傳導性磁干擾。低諧波污染:低失真之純凈波形輸出,提供品質一致的輸出電力,使制程順利、延長設備壽命。低噪音:小于40dB。安靜無雜擾,適用于對噪音有要求的場所;低空載消耗 :≦1%,節省大量電費。凈具備突波吸收器、LC濾波器、EMI 濾波器、隔離變壓器,電力輸出完全純凈,避免突波、尖波、噪聲干擾、電壓凹陷、電壓突升等復雜現象快速反應時間≦40mS。電壓偵測靈敏、迅捷,使設備永遠維持在最佳穩壓狀態按自動旁路保護、過載保護及模塊化設計,讓您無后顧之憂,另可選配防雷功能; 采用進口工業原料,實現無碳刷、無火花、無磨損、無噪聲、無機械轉動、無伺服電機。三相獨立分調,以確保三相電壓不平衡時,輸出電壓仍能平衡輸出。
輸入 | 穩壓范圍 | 三相304V~456V,單相176V~264V | 頻率 | 47HZ~63HZ | 輸出 | 額定電壓 | 相電壓220V,線電壓380V | 中心電壓值調節范圍 | ±7% | 穩壓精度 | ±(1~5)%可選擇(常規設定為±2%) | 響應時間 | 快(一個電源周波20ms) | 波形失真 | 不產生附加波形畸變(靜態) | 效率 | ≥98% | 三相不平衡度 | 三相電壓自動平衡 | 延時輸出 | 先穩壓再輸出(保護設備不受沖擊) | 保護 | 過壓 | 輸出相電壓超過10%(245V),切斷輸出或不間斷轉向旁路 | 欠壓 | 輸出相電壓低于10%(195V),切斷輸出或不間斷轉向旁路 | 缺相 | 具備(自動切斷) | 過載 | 電子檢測,過載3分鐘內切斷輸出 | 過流 | 電子檢測和斷路器雙重保護 | 短路 | 電子檢測和斷路器雙重保護 |
>性能特點 :
響應速度快 | 12位高速AD采集,每周波采集64點,單片機進行數字處理運算,電子模塊快速補償 | 可設定多種調整方式 | 同調:當設定同調時,AD同時采集A、B、C三相電壓的真有效值進行平均計算,給出指令進行補償,可以有效提高三相電壓的不平衡度 | | 分調:當設定分調時,三相電壓各自調整,保證三相電壓都在精度范圍內,特別適合單相負載 | | 自動判斷:微電腦自動分析應該進行同調或分調 | 測量技術先進 | 12位AD采集,單片機進行數字濾波及真有效值計算 | 控制精確無誤 | 大規??删幊踢壿嬈骷c單片機的完美配合 | 人性化的界面 | 通過操作面板觸摸鍵可以設定各種指標(輸出電壓、穩壓精度、保護功能) | 輸出波形無失真 | 無觸點過零開關切換,同頻、鎖相、正弦波疊加補償原理 | 抵抗諧波干擾 | 真有效值電壓檢測 | 負載范圍廣 | 阻性、容性、感性負載都能適應 | 緩起動抗沖擊 | 具有先穩壓再輸出功能 | 保護功能全 | 當出現過壓、欠壓時可在1秒內保護或者不間斷自動轉換至旁路工作,并且具有完善的缺相、過載、短路保護及故障后聲光報警功能 | 電壓電流顯示 | 電壓、電流分別真有效值數字顯示 |
>工作原理 : 采用微電腦(MCU+PLD+12位高速AD)智能檢測,輸出指令控制電子模塊(IGBT或SCR)的快速切換,通過變壓器同頻、鎖相、正弦波疊加補償保持輸出電壓的穩定。響應速度快、無碳刷、無觸點、無機械、三相電壓自動平衡。 >型號規格:
型號 | 額定容量(KVA) | 輸入電壓范圍 (V) | 輸出電壓(V) | 額定輸出電流 (A) | 機柜外形尺寸 (mm) 寬X厚X高 | 重量 (kg) | SJW-S10 | 10 | 三相304V~456V | 三相 380V±7% 可設置 | 15 | 500×500×1000 | 140 | SJW-S20 | 20 | 30 | 500×500×1000 | 160 | SJW-S30 | 30 | 46 | 600×600×1300 | 180 | SJW-S50 | 50 | 76 | 600×600×1300 | 195 | SJW-S75 | 75 | 114 | 660×660×1500 | 316 | SJW-S100 | 100 | 152 | 660×660×1500 | 330 | SJW-S150 | 150 | 228 | 700×700×1600 | 450 | ZBW-S225 | 225 | 342 | 900×800×1900 | 530 | SJW-S320 | 320 | 486 | 1100×1000×2200 | 630 | SJW-S400 | 400 | 608 | 1100×1000×2200 | 750 | SJW-S500 | 500 | 760 | 1200×1000×2200 | 870 | SJW-S600 | 600 | 912 | 1200×1000×2200 | 980 | SJW-D3 | 3 | 單相 176V~264V | 單相 220V±7% 可設置 | 14 | 250×500×500 | 20 | D5 | 5 | 23 | 250×500×500 | 28 | D10 | 10 | 45 | 350×600×600 | 50 | D20 | 20 | 91 | 350×600×600 | 80 | D30 | 30 | 136 | 660×660×1400 | 100 | D50 | 50 | 227 | 660×660×1400 | 140 |
>用途:穩壓范圍寬廣(304V~456V 范圍內均可使用);負載范圍寬廣,適用于純電感性(馬達性設備、激光打印機、照片沖洗設備)、電容性(計算機)、CNC加工中心、阻性負載等各種設備。 目前賀蘭有:交流通斷試驗、交流電壽命試驗、可靠性試驗、閃絡擊穿測試、綜合特性實驗、高低溫及耐高溫測試、交變及恒定濕熱測試、球壓測試、漏電及老化測試、跌落及振動試驗、超聲成像無損檢測、塑料力學性能試驗、塑料阻燃及電氣性能測試、碳硫分析試驗、硅鋼片鐵損測試、化學分析試驗
®注:公司產品一律實行國家三包政策,產品凡是在公司保修期內發生任何質量問題可免費退換?。蛻籼厥庖蟪猓┍酒髽I(yè)產品經ISO9001-質量體系等國內外安全認證,客戶可放心選購、安全使用?。?! 無觸點穩壓器廠家丨無觸點穩壓器品牌丨無觸點穩壓器牌子丨無觸點穩壓器生產廠家丨無觸點穩壓器工作原理丨無觸點穩壓器電路圖片
